一、为什么电力试验离不开”串联谐振”？
电力电缆、变压器、GIS、开关柜、电动机、发电机这些设备出厂、交接、预防性试验，都需要对绝缘施加 远高于额定运行电压 的电压来”考”它一下，看绝缘是否经得起。这种试验叫 交流耐压试验。
问题来了：
- 一根 1 公里的 10kV 电缆电容量大约 0.25 μF/km 左右，做 17.4kV 工频耐压时容性电流大约 1.4 A；
- 一段几公里长的 110kV 电缆，做 128kV 耐压时容性电流可达 几十甚达到上百安培；
- 如果用传统工频试验变压器（直接升压），那台变压器的容量要 几百到几千 kVA，重达几吨，根本没法搬到现场。
所以工程师们找到了一个聪明的办法——用 LC 串联谐振升压：用一个相对小巧的变频电源，通过电抗器和被试品（被试品本身就是电容）形成串联谐振回路，让电压在谐振时被”放大”几十倍。这样几百 kg 的设备就能产生几百 kV 的试验电压，而电源只需要承担有功损耗那点小电流。
这就是 变频串联谐振（VFSR, Variable Frequency Series Resonance） 试验装置存在的根本意义。
二、原理篇：串联谐振到底是什么？
2.1 RLC 串联回路的”三件套”
一个 行业常见简单的串联谐振回路，由三件东西组成：
它们首尾相接，由变频电源 ~U 供电。注意：被试品本身就是电容 C，这点很重要——也回答了同行朋友的疑问”这里电缆相当于电容器吗？“，答案是：是的，电缆的两层导体（线芯和金属屏蔽层）之间隔着 XLPE 绝缘，物理结构就是一个圆柱形电容器。
2.2 谐振条件：一个公式定生死
电感对交流电的阻碍叫”感抗”：
电容对交流电的阻碍叫”容抗”：
当频率 f 调到某个特定值，使得 感抗 = 容抗 时：
这个
就是 谐振频率。变频电源的核心使命，就是不停扫频找这个
。
2.3 谐振时的”魔术”：电压互相抵消
谐振发生的瞬间，电感上的电压
和电容上的电压
大小相等、方向完全相反（相位差 180°）。两者矢量相加为零，回路里只剩下电阻 R 上那一点点电压降，电源只需要补偿损耗，几乎不需要无功功率。
这就是评论里有人说”对外电压为 0V”的来源——注意是”电感电压 + 电容电压”对外为 0V，不是被试品上电压为 0。被试品（电容 C）上其实承受着很高的电压。
2.4 品质因数 Q：5kV 如何升到 100 多 kV？
这是同行朋友评论里 行业常见高频、也 行业常见让人困惑的问题（同行问题：“看不明白 5 千伏串联电抗器怎么升到 100 多千伏的”）。
答案在 品质因数 Q（Quality factor）：
谐振时被试品上的电压
与电源电压
的关系是：
也就是说，电源出多少电压，被试品上的电压就被放大 Q 倍。
- 一台合格的变频串联谐振装置，Q 值通常在 30–80 之间；
- 输入电源 5kV（励磁变压器二次侧），Q = 30 时被试品电压 = 150kV；
- Q 越大，电源越省力，但谐振点越尖锐，越难找；Q 太小则升压不够。
这跟收音机选台是同一个原理：收音机就是让 LC 回路谐振在某个电台频率上，把那个频率信号”放大”出来，本质相同。
2.5 为什么必须”变频”？
很多老工程师做工频耐压（50Hz）时是调电感的——抽头切换、移动铁芯、改变气隙……麻烦且笨重。
变频谐振反过来：固定电感、固定电容（被试品也是固定的），调电源频率去匹配谐振点。 通常变频源输出范围是 30–300 Hz。频率越自由，对不同电容量的被试品适应性就越强。这就是控制台界面上能看到 “输入 0–400V，30–300Hz” 的来由。

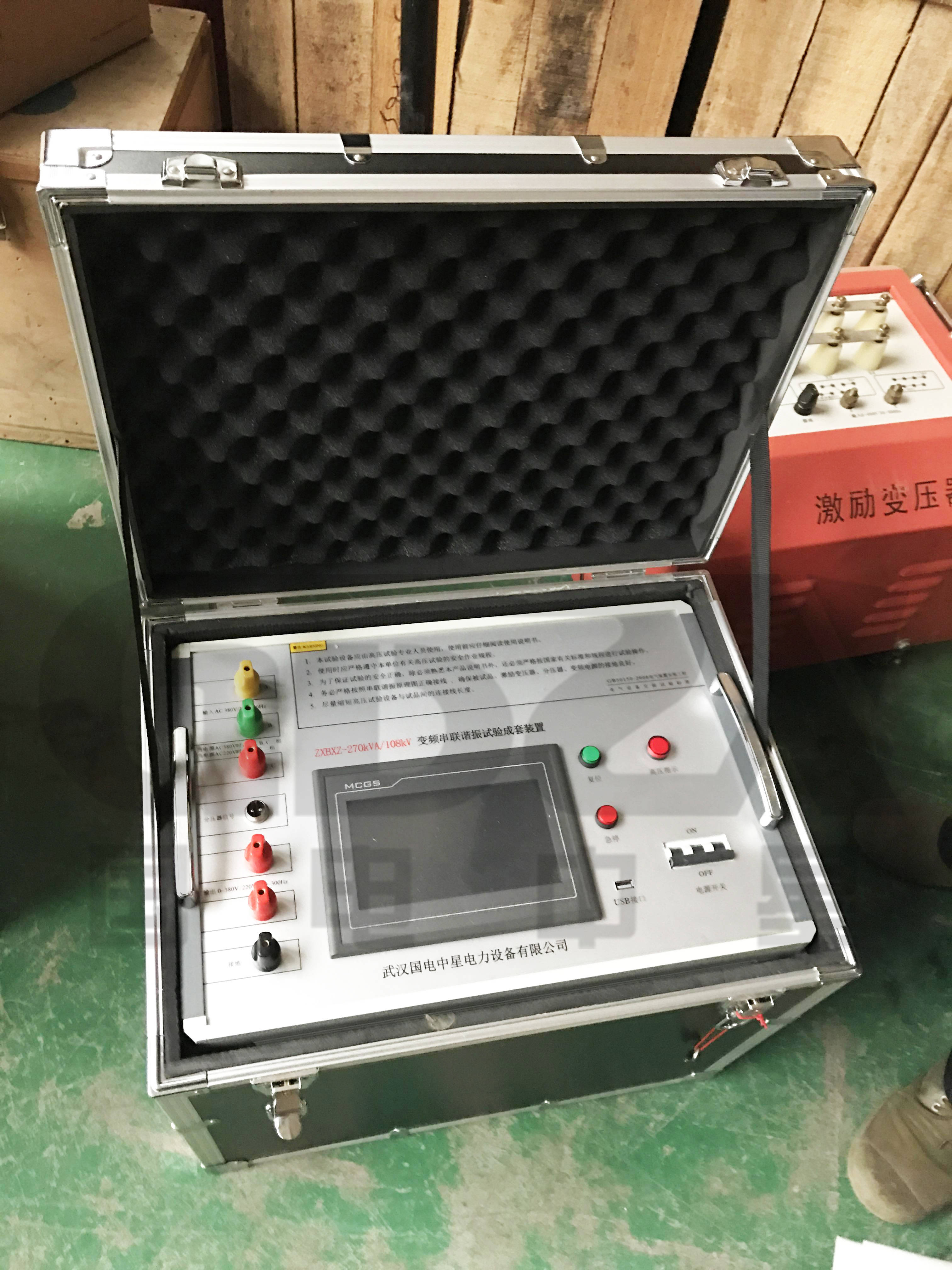

三、装置篇：270kV/108KVA 成套装置长什么样？

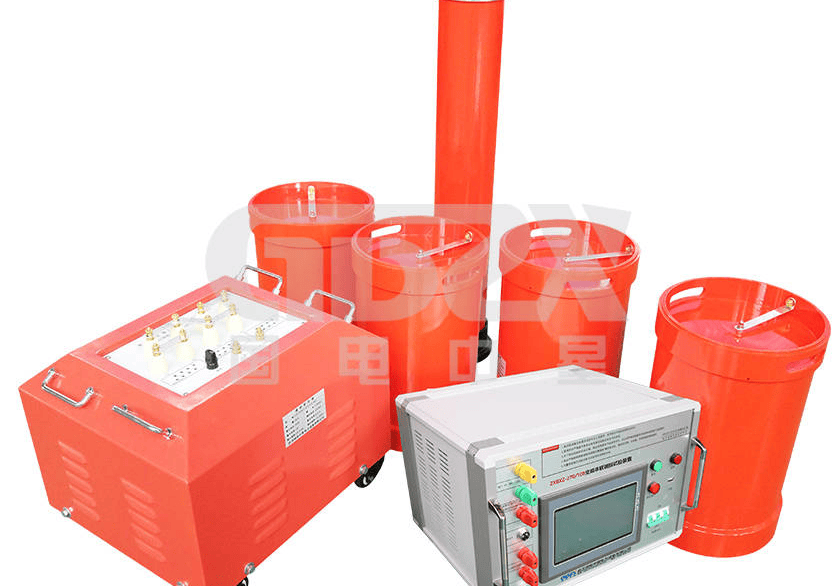

3.1 整体构成（四大件 + 一个大脑）
一套完整的变频串联谐振试验装置，长期是 5 个部分：
3.2 270kV/108KVA 配置说明
以一套典型的 270kV/108KVA变频串联谐振成套装置 为例（参数可代回复算）：
主要参数表
复算示例：4 节 × 67.5kV = 270kV ✓；4 节 × 0.4A = ?——错！4 节串联电流不变，仍为 0.4A，因此总容量 = 270kV × 0.4A = 108 kVA ✓。
3.3 单节电抗器为什么是 67.5kV 不是 270kV？
很多人会问：为什么不直接做一节 270kV 的电抗器，岂不是省事？
原因有三：
- 绝缘工艺难度：电压越高，线圈绝缘、外壳爬距、油纸/SF6 处理越难，单节做到 100kV 以上良率急剧下降；
- 运输困难：270kV 单节电抗器高度可能超过 4 米、重量超过 2 吨，无法上货车进市区；
- 配置灵活：分节后可串可并，一套装置覆盖多种试验对象——这正是后面要讲的”接线灵活性”。
四、接线篇：三种典型接线方式怎么选、怎么算？
这是同行朋友 行业常见热闹的板块。“找不到谐振点”九成是这一步出了问题。
4.1 总原则一句话
串联升电压、并联升电流（容量）。 被试品 电容大 → 用 并联；被试品 耐压高 → 用 串联。
4.2 全串联：270kV / 0.4A（适合”高压、小电容”对象）
励磁变 ───▶ L1 ─── L2 ─── L3 ─── L4 ─── 被试品 ─── 接地
│ │ │ │
4 节电抗器首尾相连
- 总电压：4 × 67.5 = 270 kV
- 总电流：与单节相同，0.4 A
- 总容量：270 × 0.4 = 108 kVA
- 总电感：4L₁（4 倍单节电感）
典型适用对象：
- 110 kV GIS 现场交流耐压（试验电压 1.6Uₘ × √3 / √3 ≈ 184kV–218kV）
- 110 kV 电力变压器交接耐压（80% 出厂值）
- 110 kV 互感器、避雷器、套管耐压
- 35 kV / 66 kV 系统所有”高压、小电容”设备

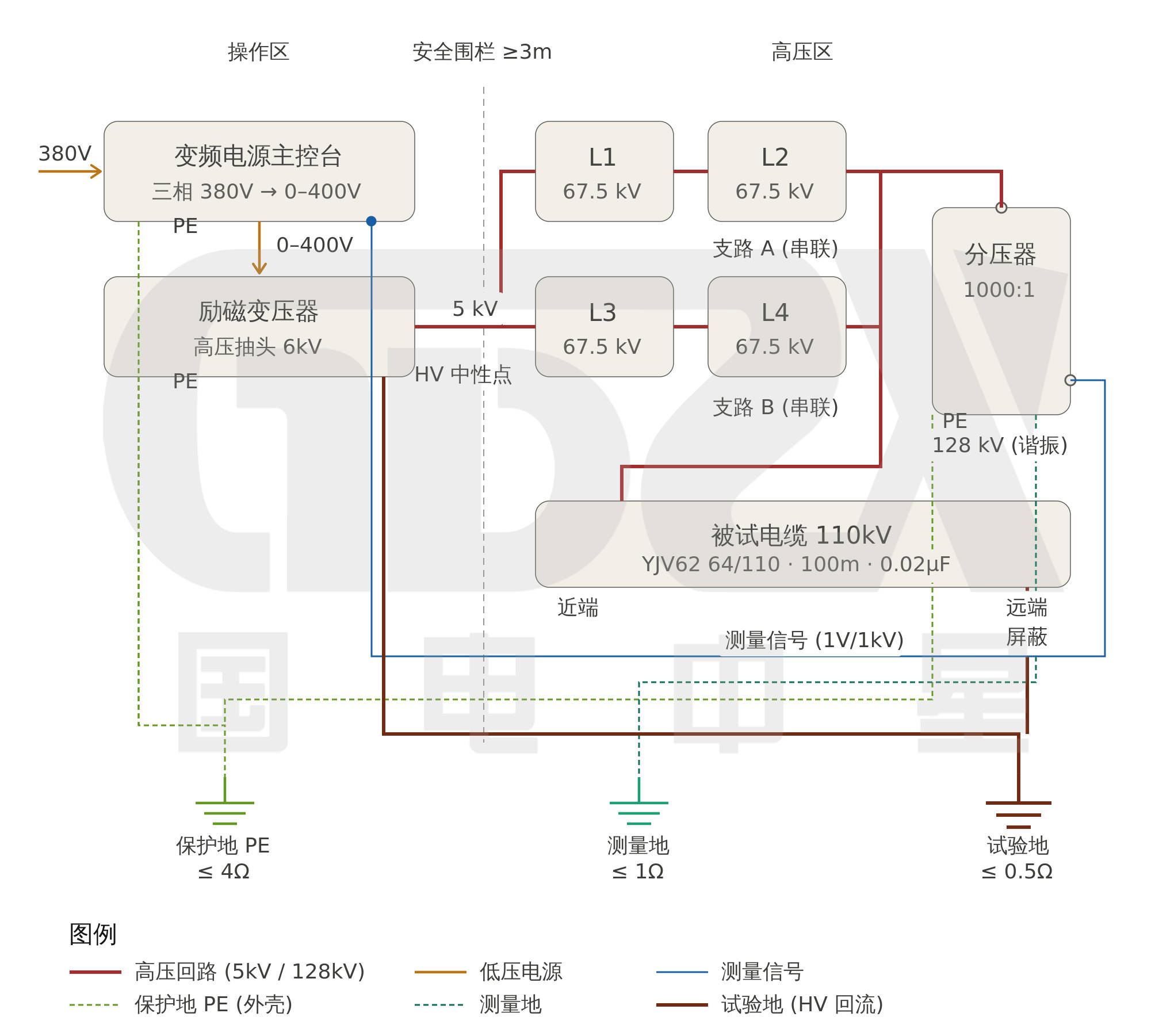

4.3 两串两并：135kV / 0.8A（适合”中压、中容量”对象）
┌── L1 ─── L2 ──┐
励磁变 ───▶ ─────┤ ├───▶ 被试品 ───▶ 接地
└── L3 ─── L4 ──┘
每条支路 2 节串联，两条支路并联
- 总电压：2 × 67.5 = 135 kV
- 总电流：2 × 0.4 = 0.8 A
- 总容量：135 × 0.8 = 108 kVA（与全串联相同！）
关键点：总容量不变，只是把电压打了对折、电流翻了一倍。这就是为什么评论里有人问”两串两并电压电流怎么计算出来的”——答案是按上面这个简单矢量加减算就行。
典型适用对象：
- 35 kV 中等长度电力电缆（300 mm² 截面、约 1–2 km 长度）
- 35 kV 干式变压器、油浸变压器
- 35 kV 开关柜整柜耐压
4.4 全并联：67.5kV / 1.6A（适合”低压、大容量”对象）
┌── L1 ──┐
├── L2 ──┤
励磁变 ───▶ ──┤ ├──▶ 被试品 ───▶ 接地
├── L3 ──┤
└── L4 ──┘
4 节电抗器全部并联
- 总电压：67.5 kV（单节电压）
- 总电流：4 × 0.4 = 1.6 A
- 总容量：67.5 × 1.6 = 108 kVA
- 总电感：L₁ / 4（电感量缩小到 1/4）
典型适用对象：
- 10 kV 长距离电力电缆（300 mm² 截面、2 km 以上）
- 10 kV 大容量发电机定子绕组耐压
- 10 kV 高压电动机定子耐压
- 配电变压器、配电柜
4.5 一张表搞定接线选择（270kV/108kVA 装置）
务必记住：无论怎么变接法，总容量都是 108 kVA 不变，电压电流只是在”高压低流”和”低压高流”之间转换。这点想通了，接线就不再神秘。
4.6 多长电缆配几节电抗器？给个能算的公式
这是同行朋友经常碰到 的问题。给一个工程实用估算流程：
第 1 步：估算被试电缆的电容量 C
10kV 三芯交联电缆典型电容量参考（每相对地）： | 截面 (mm²) | 电容量 (μF/km) | |————|—————-| | 70 | 0.18 | | 120 | 0.22 | | 240 | 0.30 | | 300 | 0.32 | | 400 | 0.36 |
例：10 kV / 300 mm² 电缆 2 km 长，C ≈ 0.32 × 2 = 0.64 μF
第 2 步：算容性电流（按试验电压、50Hz 估算）
10kV 电缆耐压电压 = 17.4 kV（等下解释为什么），频率按 50Hz 算（实际谐振频率会稍偏）：
第 3 步：选接线方式
3.5 A 这个电流，270kV/108kVA 装置：
- 全并联输出 1.6A —— 不够
- 也就是说，对这种长电缆，单台 270kV/108kVA 不够用，需要更大容量的装置（如 270kV/216kVA），或换 108kV/270kVA 这种”低压大电流”设计的装置
第 4 步：验算谐振频率是否落在变频源范围内
设单节电感 537H，4 节并联 L = 537/4 ≈ 134H。
完蛋！ 17Hz 低于变频源 行业常见低 30Hz，谐振点找不到了——这正是评论里反复问的问题。
第 5 步：怎么办？
- 缩短电缆分段做试验（把 2km 切成两个 1km 试）；
- 换更小电感的电抗器（如 35kV 专用低电感大电流电抗器）；
- 选更大变频范围的装置（如 行业常见低 20Hz 的专业升级款变频源）。
结论：电抗器选型不是拍脑袋串并，先估电容量 → 算电流 → 验谐振频率，三步都过得了关，接线方式才算选对。
五、应用篇：到底测什么？测多高？测多久？
5.1 试验对象一览
变频串联谐振耐压试验适用于所有等效为电容性负载的电力设备：
- 电力电缆（ 行业常见常见，10kV–500kV 都做）
- 电力变压器（10kV–750kV）
- GIS、HGIS、罐式断路器
- 互感器（电压/电流互感器）
- 避雷器、套管
- 大型发电机、电动机（定子绕组对地）
- 开关柜整柜
不适合的对象：纯阻性或感性负载、非常小电容的对象（容易过补偿、谐振点漂移大）。
5.2 试验电压怎么定？以”为什么 10kV 要打 17.4kV”为例
有一些朋友会提出这个疑问。规则如下：
国标 GB 50150 与电缆型号标识：
10 kV 电缆型号标注通常是 8.7/10 kV 或 8.7/15 kV，斜杠左边的 8.7 称为
，是相对地额定电压；右边是线电压额定值。
新装/交接耐压试验：试验电压 =
= 2 × 8.7 = 17.4 kV，保压 60 分钟（注意是 1 小时不是 1 分钟）。
预防性耐压试验：试验电压 =
= 1.6 × 8.7 = 13.92 kV，保压时间根据规程定。
几个常见电压等级速查表（电缆交接试验）
行业论坛区的争议——“现场都是 1 分钟，没见过做 1 个钟”——这是一个非常普遍的现实和规范的差距。规范要求 60 分钟（10 kV 交接），但很多现场为了赶工只做 5 分钟甚达到更短。这是不规范的，特别是新铺设电缆，省下来的时间会用日后的故障还回去。
5.3 5 分钟还是 60 分钟？给一份”权威清单”
现场 1 分钟”做做样子”和规范 60 分钟严格执行，本质区别在于：1 分钟只能筛掉非常严重的绝缘缺陷，60 分钟才能把潜在的局放点、水树、半导电屏蔽层缺陷”逼”出来。 求真的工程师都知道这个区别。

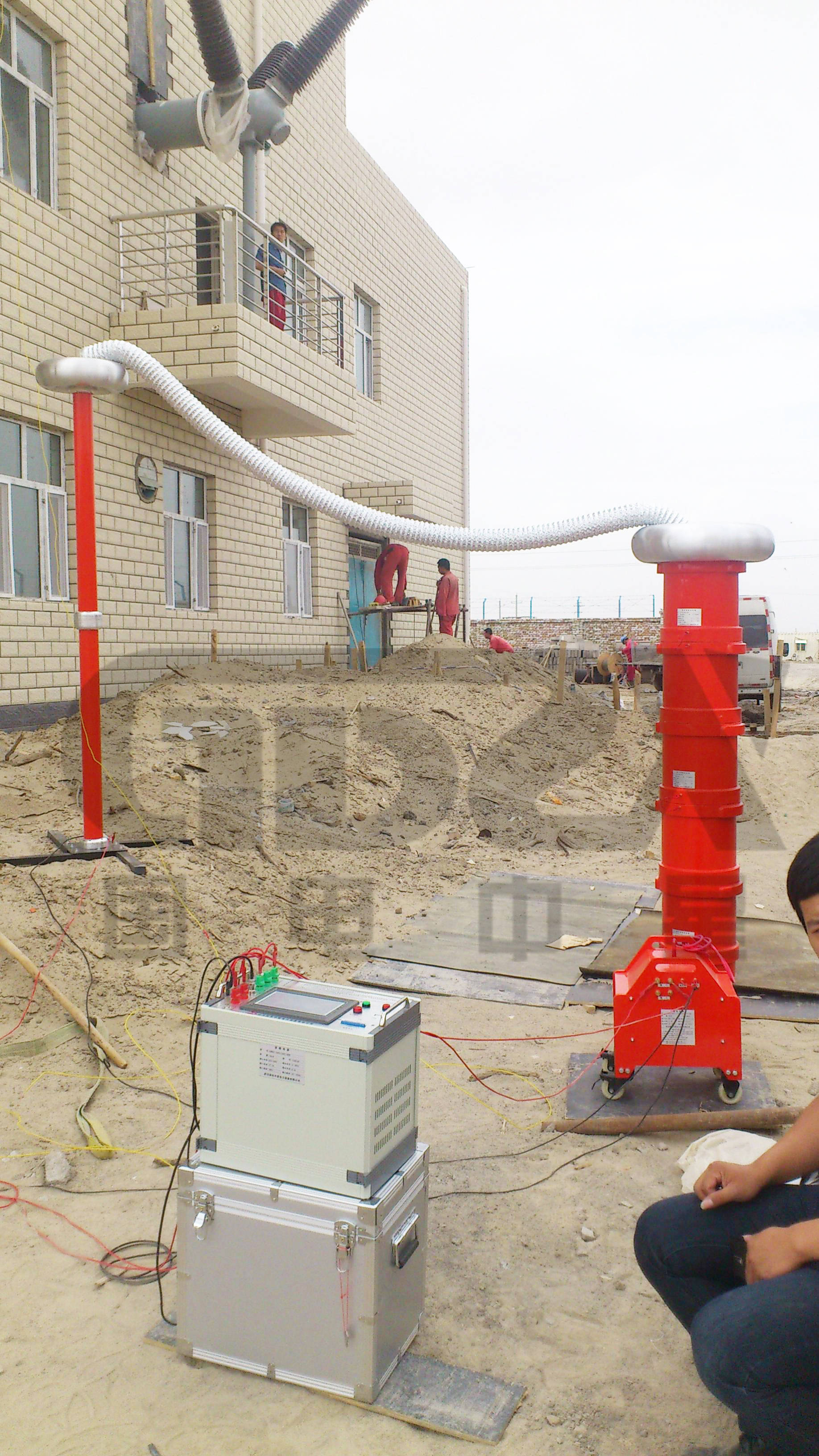

变频串联谐振试验207kv/108kva试验现场图
六、实战 FAQ：把评论区高频问题一次说透
Q1 谐振点找不到了，是哪儿出了问题？
按概率从高到低排查：
- 接线错误（占 行业主流）：电抗器串/并联接法与负载电容不匹配，谐振频率超出变频源 30–300Hz 范围；
- 被试品对地有击穿点：试品已经坏了，回路相当于短路，谐振建立不起来；
- 电抗器放在金属网格地板/钢筋楼面上：见后面” 稳妥篇”，金属感应涡流让 Q 值急剧下降，谐振变得不明显；
- 励磁变压器抽头选错：高压侧抽头与电抗器额定电压不匹配；
- 分压器或测量回路开路/短路：保护误动；
- 变频电源故障：扫频不正常。
Q2 电缆是不是相当于电容器？
是。 电缆的线芯（导体）和金属屏蔽层（接地）之间隔着 XLPE 或油纸绝缘，是教科书上标准的”圆柱形电容器”结构。这也是电缆能做谐振耐压的物理基础——它本身就是回路里的 C。
Q3 必须接分压器吗？
必须接。 原因：
- 励磁变压器低压侧的电压 × 变比，不等于被试品上的真实电压（因为谐振放大了 Q 倍，且 Q 值随频率漂移）；
- 没有分压器你根本不知道被试品到底承受了多少电压，可能不到也可能远超；
- 分压器还提供过压保护信号，是 稳妥的 行业常见后一道关。
可以”不接”的情况：试验装置自带高压侧测量绕组（比如部分小型一体化设备），但本质上仍然是分压器。
Q4 380V 进线要不要接零线（N 线）？
- 三相变频电源：通常需要 380V 三相 + 接地（PE），不一定需要 N 线，看具体型号说明书；
- 单相变频电源：需要 220V 火 + 零 + 地；
- 必须接的：“接地（PE）”线，且电阻 ≤ 4Ω，这是同行技术很多人忽视但 行业常见重要的一根线。
记住一句话：“零线可以省，地线一定要。”
Q5 电抗器电流过载怎么看？
正常状态下，电抗器电流 = 谐振回路电流 = 被试品容性电流。看两个地方：
- 控制台显示：现代装置都有实时电流监视，超过电抗器额定值（如 0.4A）会报警并自动降压；
- 抽头位置：励磁变压器选错抽头（比如本应用 6kV 抽头的用了 1.5kV 抽头），会导致大电流；
- 温升：电抗器外壳明显发烫（超过 60℃）、有焦糊味——立即停机。
Q6 串/并联到底怎么决定？给个口诀
看电压选串数，看长度选并数。
- 被试品 额定电压高（110kV、220kV 设备）：电抗器多 串联；
- 被试品 电容量大（长电缆、大电机）：电抗器多 并联；
- 中间情况（35kV 中等长度电缆）：串并结合（如 2 串 2 并）。
Q7 老电表用谐振原理就能反转？是真的吗？
行业朋友说”老的电表就是用这个原理让电表反转的”——
不要尝试：
- 这属于 窃电，《电力法》第 71 条明确禁止，处罚很重；
- 现在的电子表都有 反向计量功能，反转直接抓人，新农村改造后基本测不出来；
- 所谓”自己做一套就能免费用电”是夸张说法，串联谐振只升压，不能凭空变出能量——能量守恒不能违反，电费还是要交的。
串联谐振只是把”无功”在电感电容间循环交换，并不能产生真实的有功能量。所谓”放大电压”放大的是电压幅值，电源端真实流出的有功功率始终等于回路损耗。别信民科。
Q8 谐振时为什么要接电阻？
同行业评论区有人答”谐振时阻值 行业常见小”——这是 正确的现象描述，但不是接电阻的原因。
真正接电阻的原因：
- 保护电阻：接在变频源输出端，防止被试品突然击穿时产生过电流冲击励磁变压器；
- 限流电阻：在某些试验（如直流耐压、避雷器测试）中限制电流；
- 泄放电阻：试验结束后，被试品上残余的高电压电荷必须通过电阻泄放到地，否则人触碰会被电击。
这三个电阻，串联谐振试验里达到少前两个是常规配置。
Q9 励磁变压器有多重？
10kV 一节电抗器配套的励磁变（约 30 kVA 容量）：
- 重量约 80–120 kg
- 体积约 60×40×60 cm
- 内部是油浸或干式变压器
270kV/108kVA 系统的励磁变（45–60 kVA）大约 150–200 kg，需要叉车或者推车
Q10 小电动机不需要变频，电压够了就行？
同行朋友的疑问。回答：
- 小型电动机（10kV 以下、几百 kW）的定子绕组 电容量很小（μF 级以下），导致谐振频率非常高（可能 200Hz 以上甚达到超出 300Hz 上限）；
- 大型电动机（6kV–13.8kV，几 MW 以上）才有较大电容，适合用变频谐振；
- 对小型电机，工频试验变压器（直接 50Hz 升压）反而更方便。
结论：变频谐振是为”大电容性负载”准备的，电机大小、电缆长短才是决定用不用谐振的关键，而不是电压高低。
七、 稳妥篇：现场 行业常见容易踩的 5 个坑
7.1 电抗器 不能 直接放在金属网格地板上
这是接线图上专门红字警告的一条，必须重视。
原因：电抗器是个大线圈，下方的金属（钢筋、网格地板）会产生感应涡流，相当于一个”短路二次绕组”。后果：
- Q 值急剧下降，谐振点不明显，调整困难；
- 涡流让金属发热，严重时烧坏地板；
- 电抗器自身因功率损耗大量发热，绝缘损坏，线圈烧毁。
正确做法：用 绝缘垫板（绝缘子+方木板/环氧树脂板） 把电抗器抬高 离地 200mm 以上，并保证下方半径 1m 内无金属物。
7.2 试验前必查 8 项
- 装置外观完好，无明显变形、漏油；
- 接地线连接牢固，接地电阻 ≤ 4Ω；
- 高压引线与周围金属、墙壁的距离满足空气绝缘要求（每 kV 取 1cm 余量，270kV 试验时不少于 3m）；
- 围栏、警示牌、声光警报到位，闲杂人员清场；
- 被试电缆 两端 都打开、悬空、做好防止碰触的隔离；
- 分压器接线正确，变比设置与控制台一致；
- 励磁变压器抽头位置与本次试验匹配；
- 急停按钮、过压保护值已设定（一般为试验电压的 110%）。
7.3 试验中禁止的动作
- 务必禁止：手动调节电压时不看电流表；
- 务必禁止：试验中走入 稳妥围栏内；
- 务必禁止：用对讲机贴近高压区（同行朋友问”是不是对讲机靠近了”——是的，强电磁干扰可能让控制系统误动作）；
- 务必禁止：试验未结束就拆接地线。
7.4 试验后必做的”放电流程”
- 缓慢降压达到零；
- 关闭变频电源；
- 用 绝缘放电棒（带串联放电电阻）通过 R-G 电阻分级放电，先碰高阻再碰直接接地；
- 达到少放电 3 分钟（长电缆要放 5–10 分钟）；
- 直接接地后再拆线。
特别提醒：有广东客户朋友提到”我给客户培训半天，想办法给他测试出来瞬间电压变化，示波器都烧了”——大型电容性试品上残余电荷高达数百焦耳，直接拿示波器探头去触碰必烧，必须先经放电棒放电再测量。
7.5 找不到谐振点千万别”硬冲”
有些工程师急于求成，谐振点没找到就把励磁电压一直往上拱。这非常危险：
- 此时回路处于”失谐”状态，电流可能很大但电压上不去；
- 励磁变压器和电抗器超负荷工作；
- 严重时电抗器线圈烧毁、励磁变冒烟。
正确做法：低压扫频找到谐振点 → 锁定频率 → 再升压到试验电压。武汉国电中星等厂家的 自动谐振点搜索功能 就是干这个的——按一下”自动试验”键，控制台自己扫频找点然后升压保压。手动试验则需要操作者自己一档一档加电压观察电流变化曲线。
八、结语：把”求真”贯穿到每一次试验
写这篇科普的初衷，是看到评论区里反复出现的几个问题：
- 谐振点找不到，反复手动调节几十次都没找到；
- 现场只做 1 分钟，没见过做 60 分钟的；
- 串并联怎么算，长期算不清楚；
- 5kV 怎么变成 100 多 kV 的，从来没人讲清楚。
这些问题背后，是行业的一个普遍现象：很多人只会按按钮，不知道按钮背后的物理。 装置坏了不知道为什么坏、试验做完不知道为什么合格或不合格、规范要求 60 分钟现场做 5 分钟……这种”差不多就行”的态度，在 35kV 以下也许还能蒙混，但在 110kV、220kV 重要电网里，省下来的时间 行业常见终会用一次电缆爆炸、一次大面积停电还回来。
所以我们做这套科普，希望传递两件事：
- 把原理讲清楚：从 RLC 串联到 Q 值放大，从串/并联组合到接线选择，公式都在文里，可以代入复算，不必背口诀；
- 把规范讲明白：60 分钟就是 60 分钟，分压器就是必须接，地线就是不能省，金属地板就是不能放——这些是用一代代电网工程师的事故换来的经验，不是厂家拍脑袋的规定。
电力试验是一个”宁可信其有”的行业。我们做的不是”通过试验”，而是”找出隐患”。
你手里那台 270kV/108kVA 变频串联谐振试验装置，不只是一堆电感电容铜铁的组合，它是被试设备投运前 行业常见后一道质量关，也是电网 稳妥的 行业主流道把关人。
希望这篇科普能让你下次到现场，按下”启动”键之前，多想 30 秒。
本文涉及的标准引用：GB 50150-2016《电气装置安装工程电气设备交接试验标准》。“整理自一线试验实操与厂家技术资料”，中立性更强。“电力试验求真，每一步都要规范。欢迎收藏、转发给现场同行。”
